MVK-ME DIO12 DIO4/IOL4 4P 55544

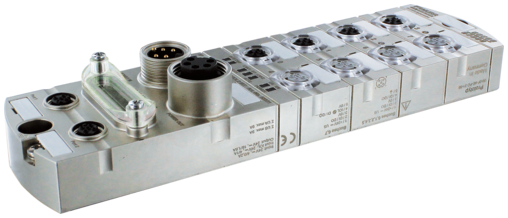

Abbildung ähnlich

MVK-ME DIO12 DIO4/IOL4 4P

MVK EthernetIP Kompaktmodul, Metallausfuehrung,

ArtNr.: 55544
Gewicht: 0.965 kg
Ursprungsland:  DE
Verfügbar
Finde eine Alternative
Frage stellen
 Produkt empfehlen
Artikelvergleich
Listenpreis pro Stück:
Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

Digitale Ein-/Ausgänge
DIO12 DIO4 IOL4
Ethernet 10/100 Mbit/s; M12, D-kodiert
7/8", 4-polig, 2× max. 9 A
M12, 5-polig, A-kodiert
DLR (Device Level Ring)
IO-Link Master V1.1.2
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.
Zertifikat
Zertifikat
Zertifikat
Bustechnologien
Bustechnologien

Produkt verbinden

Datenkabelalle anzeigen
Powerkabelalle anzeigen
Sensor-Aktor-Kabelalle anzeigen

Elektrische Daten | Versorgung
Norm Betriebsspannung EN 61131-2
Betriebsspannung US DC 24 V
Betriebsspannung UA DC 24 V
Summenstrom UA max. 9 A
Summenstrom US max. 9 A
Elektrische Daten | Eingang
Überlastfest ja
Kurzschlussfest ja
Typ Eingang PNP, für 3-Draht Sensoren oder mechanische Schalter, IO-Link Devices
Sensorstrom US je Eingang max. 0,2 A
Elektrische Daten | Ausgang
Überlastfest ja
Kurzschlussfest ja
Ausgangsstrom je Pin max. 1,6 A
Lampenlast 10 W
Industrielle Kommunikation | Ethernet/IP
CIP Sync ja
Composite Test Revision CT14
DLR (Device Level Ring) ja
EtherNet/IP Adressierung BOOTP, DHCP, DIP-Schalter
Mehrfachverbindungen ja
Unterstützt Schnellverbindung (QC) max. 360 ms
Industrielle Kommunikation | IO-Link
Automatische Baudraten Erkennung ja
IO-Link Prozessdatenlänge Ausgang 32 Bytes
IO-Link Prozessdatenlänge Eingang 32 Bytes
IO-Link Revision ID V1.1.2
IO-Link Typ 4× Master
IO-Link Übertragungsrate COM1, COM2, COM3
Port Class B
Diagnosen
Aktorwarnung pro Kanal per LED und BUS
Diagnose per BUS pro Modul und Kanal
Diagnose per LED pro Modul und Kanal
IO-Link Events Unterspannung Versorgung, keine Spannung
Kurzschluss-Diagnose ja
LED-Anzeige Ethernet-Verbindung/ Datenverkehr
Leitungsbruch pro IO-Link Master
Überlast-Diagnose ja
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP67
Mechanische Daten | Montagedaten
Geeignet für Befestigungsart 2-Loch Schraubbefestigung
Höhe 42 mm
Breite 63 mm
Tiefe 225 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 55 °C
Lagertemperatur min. -40 °C
Lagertemperatur max. 85 °C

Anschlusstypen
Anschlusstyp 1 X0-X3
Anschlusstyp 2 X4-X7
Anschlusstyp 3 XD1
Anschlusstyp 4 XD2
Anschlusstyp 5 XF2
Anschlusstyp 1
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 5
PIN 1 24 V DC
PIN 2 DI / DO
PIN 3 0 V
PIN 4 DI / DO
PIN 5 PE
Anschlusstyp 2
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger grau
Kodierung A
Polzahl 5
PIN 1 24 V DC
PIN 2 DI / DO
PIN 3 0 V
PIN 4 DI / DO / IO-Link
PIN 5 0 V
Anschlusstyp 3
Familie-Bauform 7/8"
Geschlecht male
Farbe Kontaktträger schwarz
Polzahl 4
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 0 V
Anschlusstyp 4
Familie-Bauform 7/8"
Geschlecht female
Farbe Kontaktträger schwarz
Polzahl 4
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 0 V
Anschlusstyp 5
Befestigungsart gesteckt, verschraubt
Anzugsdrehmoment 0,6 Nm
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung D
Polzahl 4
PIN 1 TD +
PIN 2 RD +
PIN 3 TD -
PIN 4 RD -

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
GTIN 4048879699938
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Handbuch 55542_hdb_x_14.zip (14)
  • Dokumentation: Installationsanleitung 55544_ina_x_11.zip (11)
  • Gerätebeschreibung: EDS 55542_MVK-ME_KF5_x_15.zip (15)
  • Information: EU Konformitätserkl. 55544_22-05.18_ce_z_a.pdf (A)
  • Information: Konformitätserklärung Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf (04)
  • Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung UKCA 55544_22-05.18_uk_z_a.pdf (A)
  • Information: MTTF Bericht 55544_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
  • Konstruktionsdateien: DXF 55544_dxf_x_a.zip (A)
  • Konstruktionsdateien: P8 55544_p8_2_31.zip (31)
  • Konstruktionsdateien: STP 55544_stp_x_a.zip (A)
  • Software: Firmwareupdatetool 10500955_AutoUpdateX_TB3_x_31.zip (31)
  • Software: IO-Link-Device-Tool 10501019_IO-Link-Device-Tool_TRB_x_50.zip (50)
  • Zulassung: UL Listed CA 55544_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Zulassung: UL Listed US 55544_E201820-NRAQ_ul_z_a.pdf (A)
