Module-relais, 24 V DC, relais de sortie, 2 contacts inverseur
| No.d'art.: | 67147 |
| Poids: | 0.08 kg |
| Pays d'origine: | CZ |
Livrable de suite.
Description
1 reIais; 2 contacts NO
8 A
24 V DC
Bornes à vis
8 A
24 V DC
Bornes à vis
Données techniques
Caractéristiques électriques | Entrée
| Tension d’entrée CC | 24 V |
|---|---|
| Tension d'entrée CC min. | 21,6 V |
| Tension d’entrée CC max. | 26,4 V |
| Courant d’entrée | 20 mA |
Caractéristiques électriques | Sortie
| Catégorie d'utilisation CA-15 (EN CEI 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
|---|---|
| Catégorie d'utilisation CC-13 (EN CEI 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Puissance de coupure CA max. | 2000 VA |
| Puissance de coupure CC max. | 240 W |
| Tension de commutation CA max. | 250 V |
| Tension de commutation CC max. | 250 V |
| Courant de commutation max. | 8 A |
| Pouvoir de coupure CA-12 (EN CEI 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnostics
| Indicateur d'état à LED | rouge |
|---|
Caractéristiques techniques | Protection des appareils
| Conditions durée de vie | En fonction de la charge |
|---|
Protection des appareils | Électrique
| Indice de protection (EN CEI 60529) | IP20 |
|---|---|
| Tension de choc assignée | 5 kV |
| Durée de vie électrique | 20000000 Cycles |
Protection des appareils | Mécanique
| Durée de vie mécanique | 20000000 Cycles |
|---|
Caractéristiques techniques | Données mécaniques
| Temps de descente max. | 15 ms |
|---|---|
| Temps de réponse max. | 10 ms |
| Temps de rebondissement max. | 1 ms |
Données mécaniques | Données du matériau
| Matériau contact | Ag Ni |
|---|
Données mécaniques | Données de montage
| Mode de fixation | geschnappt |
|---|---|
| Suitable for mounting type | Rail porteur TH35, (EN 60715) |
| Hauteur | 86 mm |
| Largeur | 22,5 mm |
| Profondeur | 62 mm |
Caractéristiques environnementales | Climatique
| Température de service min. | -25 °C |
|---|---|
| Température de service max. | 60 °C |

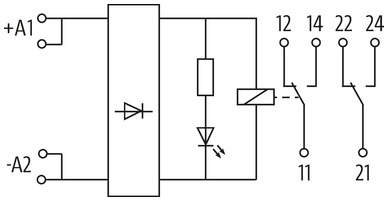

Données de raccordement
Type de connexion 1
| Type de raccordement | Bornes à vis SK |
|---|---|
| Family construction form | borne |
| Gender | female |
| Nombre de pôles | 10 |
| PIN 1 | + A 1 |
| PIN 2 | + A 1 |
| PIN 3 | - A 2 |
| PIN 4 | - A 2 |
| PIN 5 | 11 |
| PIN 6 | 12 |
| PIN 7 | 14 |
| PIN 8 | 21 |
| PIN 9 | 22 |
| PIN 10 | 24 |
données commerciales
| ECLASS-6.0 | 27371001 |
|---|---|
| ECLASS-6.1 | 27371601 |
| ECLASS-7.0 | 27371601 |
| ECLASS-8.0 | 27371601 |
| ECLASS-9.0 | 27371601 |
| ECLASS-10.1 | 27371601 |
| ECLASS-11.1 | 27371601 |
| ECLASS-12.0 | 27371601 |
| ETIM-5.0 | EC001437 |
| GTIN | 4048879025461 |
| Numéro du tarif douanier | 85364900 |
| Unité de conditionnement | 1 |
