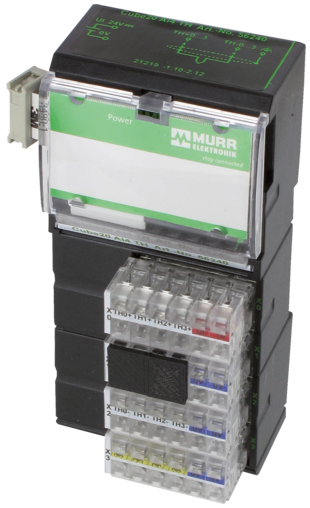

Module 4 entrées Cube20 pour thermocouple

No.d'art.: 56240
Poids: 0.179 kg
Pays d'origine:  CZ
Livrable de suite.
 Comparaison produit
Prix tarif unitaire:

Description

AI4 - (E) 4× M12 (TH)
pour thermocouples
Homologation

Caractéristiques générales
Mode de fixation à enclipser sur rail DIN (EN 60715)
Plage de température 0...+55 °C (temp. de stockage -20...+85 °C)
Degré de protection IP20
Dimensions H×L×P 117×56×47 mm
Entrée
Type de raccordement Entrée 2 fils ; TH+x, TH-x
Précision max. ±2%, compensation intégrée du point de soudure froide
Temps de conversion max. 300 ms (par canal)
Résolution (analogique) 15 bits + signe
Type K, N, E, J, R
Communication interne
Consommation max. 25 mA du système, max. 45 mA de l’extérieur (UI)
Alimentation des modules par liaison système
Branchements
Bus de terrain Raccordement de câble plat
Alimentation capteur-système/actionneur 4× bornes enfichables à ressort, max. 2.5 mm² (max. 12 A)
Emplacements d’E/S 12× bornes enfichables à ressort, max. 2.5 mm²
Numéro de réf. 56240
Diagnostic
État de communication par LED
Diagnostic par LED par module
Diagnostic par BUS par module et canal
Surveillance - tension insuffisante oui
Surveillance - absence de tension non
Rupture de fil, franchissement vers le bas/haut par canal par LED et BUS
Court-circuit et surcharge oui

EAN 4048879049177
eClass 27242601
Numéro du tarif douanier 85176200
Unité de conditionnement 1


Données relatives à l'article :
  • Téléchargement Fiche technique
  • Téléchargement Autorisation: UL Listed CA 56240_E201820_NRAQ7_ulc_z_a.pdf
  • Téléchargement Autorisation: UL Listed US 56240_E201820-NRAQ_ul_z_b.pdf
  • Téléchargement Document: Manuel d'instruction 56975_hdb_x_12.zip
  • Téléchargement Document: Manuel d'instruction 56030_hdb_x_13.zip
  • Téléchargement Document: Manuel d'instruction 56035_hdb_x_16.zip
  • Téléchargement Document: Notice d'installation 56230_ina_6_12.pdf
  • Téléchargement fichier de construction: DXF 56240_dxf_x_a.zip
  • Téléchargement fichier de construction: P8 56001_p8_2_50.zip
  • Téléchargement fichier de construction: STP 56240_stp_x_a.zip
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 16-12.20_(2) China RoHS 2 20EEP_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 13-11.20_(2) RoHS&REACh exception 7cI_DoC_z_c.pdf
  • Téléchargement Information: Déclaration de conformité UKCA 56240_957-04.16_uk_z_a.pdf
  • Téléchargement Information: EU Déclaration de conformité 56240_957-04.16_ce_z_c.pdf
  • Téléchargement Information: MTTF rapport 56240_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
  • Téléchargement Software: Driver de l'appareil Cube20_Beschriftung.xls
