Cube20S Distributeur de potentiel 57120
Photo non contractuelle

Cube20S Distributeur de potentiel

8 x 24 V DC

No.d'art.: 57120
Poids: 0.074 kg
Pays d'origine:  TH
Livrable de suite.
Poser une question
 recommander
Comparaison produit
Prix tarif unitaire:
Télécharger dans la liste des données Télécharger dans Easy-Import-Export

Description

Distributeur de potentiel
8× 24 V DC
Certificate
Certificate

Caractéristiques électriques | Alimentation
Tension de service CC max. 30 V
Courant total max. 10 A
Protection des appareils | Électrique
Indice de protection (EN CEI 60529) IP20
Données mécaniques | Données de montage
Mode de fixation geschnappt
Suitable for mounting type (EN 60715), rail porteur

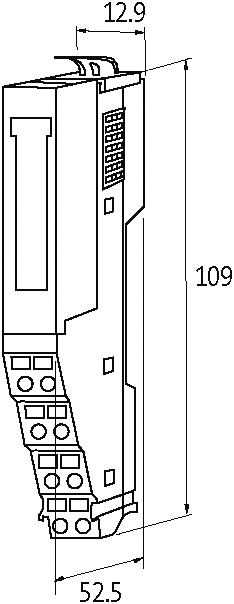

Hauteur 109 mm
Largeur 12,9 mm
Profondeur 52,5 mm
Caractéristiques environnementales | Climatique
Température de service min. 0 °C
Température de service max. 60 °C
Température de stockage min. -25 °C
Température de stockage max. 70 °C

Connection types
Type de connexion 1 Puissance
Type de connexion 2 Puissance
Type de connexion 1
Type de raccordement Bornes à ressort FK
Family construction form borne
Gender female
Nombre de pôles 8
PIN 1 n.c.
PIN 2 24 V DC
PIN 3 0 V
PIN 4 24 V DC Sys
PIN 5 n.c.
PIN 6 24 V DC
PIN 7 0 V
PIN 8 0 V Sys
Type de connexion 2
Type de raccordement Bornes à ressort FK
Family construction form borne
Gender female
Nombre de pôles 8
PIN 1 24 V DC
PIN 2 24 V DC
PIN 3 24 V DC
PIN 4 24 V DC
PIN 5 24 V DC
PIN 6 24 V DC
PIN 7 24 V DC
PIN 8 24 V DC

ECLASS-6.0 27379201
ECLASS-6.1 27242611
ECLASS-7.0 27242611
ECLASS-8.0 27242611
ECLASS-9.0 27242611
ECLASS-10.1 27242611
ECLASS-11.1 27242611
ECLASS-12.0 27242611
ETIM-5.0 EC001600
GTIN 4048879422437
Numéro du tarif douanier 85369010
Unité de conditionnement 1


Données relatives à l'article :
  • PDF du produit
  • Autorisation: UL Listed CA 57120_E201820_NRAQ7_ulc_z_a.pdf (A)
  • Autorisation: UL Listed US 57120_E201820-NRAQ_ul_z_b.pdf (B)
  • Document: Manuel d'instruction 57120_hdb_x_12.zip (12)
  • fichier de construction: DXF 57120_dxf_x_a.zip (A)
  • fichier de construction: P8 57120_p8_2_50.zip (50)
  • fichier de construction: STP 57120_stp_x_a.zip (A)
  • Information: Déclaration de conformité Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf (04)
  • Information: Déclaration de conformité Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Information: Déclaration de conformité Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: EU Déclaration de conformité 57120_4705-04.16_ce_z_b.pdf (B)
