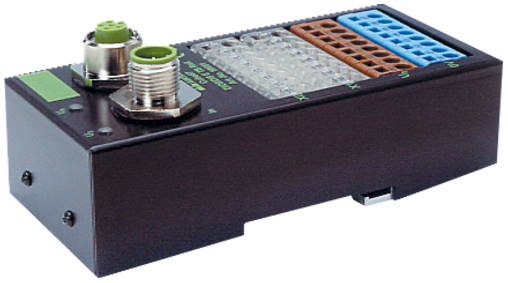

Cube67 DIO8/DI8 E TB Rail

Série Cube Module d'extension D'E/S, IP 20, Système Cube 6 pôles, DIO8
No.d'art.: 56691
Poids: 0.15 kg
Pays d'origine:  CZ
Article épuisé - Contactez-nous pour connaître la disponibilité
 Comparaison produit
Prix tarif unitaire:

Description

Module à bornes
DIO8/DI8 - (E) TB-Rail
Vous trouverez des câbles de raccordement dans l'Online-Shop à la rubrique « Technique de raccordement ».
Boîtier entièrement résiné.
Homologation

Caractéristiques générales
Mode de fixation à enclipser sur rail DIN (EN 60715)
Plage de température 0...+55 °C (temp. de stockage -20...+75 °C)
Degré de protection IP20
Dimensions H×L×P 113×54×45 mm
Sortie
Charge de lampe 10 W
Alimentation des actionneurs UA 24 V DC (EN 61131-2), par liaison système (max. 4 A)
Courant commuté par sortie max. 0.5 A (protection anti court-circuit et surcharge)
Entrée
Alimentation des capteurs US 24 V DC (EN 61131-2), max. 8× 200 mA
Type pour capteurs 3 fils ou contacteur mécanique, PNP
Filtre d’entrée 1 ms
Communication interne
Indicateur à LED US: alimentation des capteurs et alimentation électrique interne (vert: OK); UA: alimentation des actionneurs (vert: OK)
Consommation max. 50 mA
Paramétrage
Rangée de bornes X1 (8 canaux) Input/Output
Rangée de bornes X0 (8 canaux) Input
Branchements
Bus de terrain par liaison système interne
Alimentation capteur-système/actionneur par liaison système interne (max. 2× 4 A)
Emplacements d’E/S 16× bornes enfichables à ressort, max. 2.5 mm²
Numéro de réf. 56691
Diagnostic
État de communication par LED
Diagnostic par LED par module et canal
Diagnostic par BUS par module et canal
Alerte actionneur par canal par LED et BUS
Surveillance - tension insuffisante oui
Surveillance - absence de tension oui
Court-circuit et surcharge oui

EAN 4048879048279
eClass 27242604
Numéro du tarif douanier 85176200
Unité de conditionnement 1


Données relatives à l'article :
  • Téléchargement Fiche technique
  • Téléchargement Autorisation: UL Listed CA 56691_E201820_NRAQ7_ulc_z_a.pdf
  • Téléchargement Autorisation: UL Listed US 56691_E201820-NRAQ_ul_z_b.pdf
  • Téléchargement Document: Manuel d'instruction 56975_hdb_x_12.zip
  • Téléchargement Document: Manuel d'instruction 56971_hdb_x_35.zip
  • Téléchargement Document: Manuel d'instruction 56970_hdb_x_25.zip
  • Téléchargement Document: Notice d'installation 56691_ina_6_24.pdf
  • Téléchargement fichier de construction: DXF 56691_dxf_x_a.zip
  • Téléchargement fichier de construction: P8 56691_p8_2_50.zip
  • Téléchargement fichier de construction: STP 56691_stp_x_a.zip
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 13-11.20_(2) RoHS&REACh exception 7cI_DoC_z_c.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 16-12.20_(2) China RoHS 2 20EEP_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 17-10.21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité UKCA 56691_984-04.16_uk_z_a.pdf
  • Téléchargement Information: EU Déclaration de conformité 56691_984-04.16_ce_z_b.pdf
  • Téléchargement Information: MTTF rapport 56691_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
