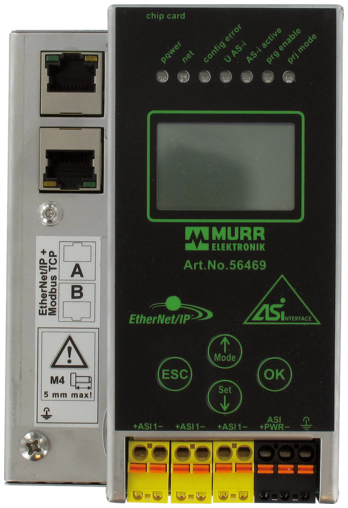

Passerelle Ethernet-IP - Modbus/AS-i (1 maître) 56469
Photo non contractuelle

Passerelle Ethernet-IP - Modbus/AS-i (1 maître)

AS-i V3.0 - Power 24
No.d'art.: 56469
Poids: 0.5 kg
Pays d'origine:  DE
Article épuisé - Contactez-nous pour connaître la disponibilité
Find similar Product
Poser une question
 recommander
 Comparaison produit
Prix tarif unitaire:
Télécharger dans Easy-Import-Export

Description

AS-Interface/EtherNet/IP
Gateway-Singlemaster
Power 24V
Specification 3.0
Diagnostic par BUS
AS-Interface découplage des données intégré
Vous pouvez télécharger les manuels à jour ainsi que les fichiers GSD/de type depuis le site www.murreIektronik.com
Autres passereIles sur demande.
Certificate
Certificate
Certificate
Technologies de bus

Caractéristiques générales
Normes EN 61131-2, EN 62026-2, EN 61000-6-2, EN 61000-6-4
Mode de fixation à enclipser sur rail DIN (EN 60715)
Plage de température 0...+55 °C (temp. de stockage -25...+85 °C)
Tension d’isolation d’essai min. 500 V
Degré de protection IP20
Dimensions H×L×P 120×85×83 mm
Bus de terrain
Débits de transmission 10/100 Mbps
Type EtherNet/IP (IEEE 802.3)
AS-Interface
Courant de service max. 250 mA (AS-Interface)
Interface série/Diagnostic RJ45/Bus de terrain
Temps de cycle 150 µs × (nombre d’esclaves + 2)
Branchement du bus en face avant par bornes enfichables à ressort 0.5...1.5 mm²
Nombre d’esclaves max. 62
Specification 3.0
Tension de service 24 V DC (20...30.6 V DC - PELV)
Fonctions
- Gateway-Singlemaster
- AS-Interface détection d'adresses doublée
- AS-Interface découplage des données intégré
- AS-Interface détecteur CEM intégré
Branchements
Bus de terrain RJ45

ECLASS-6.0 27242208
ECLASS-6.1 27242608
ECLASS-7.0 27242608
ECLASS-8.0 27242608
ECLASS-9.0 27242608
ECLASS-10.1 27242608
ECLASS-11.1 27242608
ECLASS-12.0 27242608
ETIM-5.0 EC001604
EAN 4048879496674
Numéro du tarif douanier 85176200
Unité de conditionnement 1


Données relatives à l'article :
  • Téléchargement PDF du produit
  • Téléchargement Autorisation: UL Listed CA 56469_E201820-NRAQ7_ulc_z_a.pdf
  • Téléchargement Autorisation: UL Listed US 56469_E201820-NRAQ_ul_z_a.pdf
  • Téléchargement Certificat: ASI  56469_127201_asi_z_b.pdf
  • Téléchargement Description du dispositif: EDS 56469_MASI_GWEIP_KF5_11.zip
  • Téléchargement Document: Manuel d'instruction 56467_hdb_x_11.zip
  • Téléchargement Document: Notice d'installation 56469_ina_5_10.pdf
  • Téléchargement fichier de construction: DXF 56469_dxf_x_a.zip
  • Téléchargement fichier de construction: STP 56469_stp_x_a.zip
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Téléchargement Information: EU Déclaration de conformité 56469_5211-04.16_ce_z_b.pdf
  • Téléchargement Information: MTBF rapport 56469_TR_IEC 62380(25°C)-BerechnungV1.4_mtbf_p_a.pdf
