Cordon M12 mâle droit blindé codé Y sortie libre  7000-15501-8050100
Photo non contractuelle

Cordon M12 mâle droit blindé codé Y sortie libre

Câble PUR 4xAWG20+1x4xAWG26 blindé noir - 1.0m

No.d'art.: 7000-15501-8050100
Poids: 0.127 kg
Pays d'origine:  DE
Contactez-nous pour connaître la disponibilité
Prix tarif unitaire:
Télécharger dans la liste des données Télécharger dans Easy-Import-Export

Description


Ethernet CAT5
Mâle droit
M12, 8 pôles
Codage Y
blindé
Longueurs de câble différentes livrables sur demande.
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Certificate

Longueur du câble 1 m
Couple de serrage 0,6 Nm
Mode de fixation enfiché, Vissé
Family construction form M12
Filetage M12 x 1
Codage Y
Matériau PUR
Ouverture de clé SW13
Indice de protection (EN CEI 60529) IP67
Caractéristiques électriques | Alimentation
Tension de service CA max. 50 V
Tension de service CC max. 50 V
Tension de service CA (listé UL) 30 V
Tension de service CC (listé UL) 30 V
Courant de service max. par contact de données 0,5 A
Courant de service par contact (UL) 3,3 A
Courant de service max. par contact d'alimentation 6 A
Caractéristiques techniques | Communication industrielle
Paramètres de transmission CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Taux de transmission max. 100 MBit/s
Communication industrielle | Fonctionnalité Ethernet
Duplex Full duplex
Installation | Raccordement
Set de fixation M12 x 1
Protection des appareils | Électrique
Condition supplémentaire Indice de protection enfiché, Vissé
Degré de pollution 3
Tension de choc assignée 0,8 kV
Groupe de matériaux isolants (CEI 60664-1) I
Données mécaniques | Données du matériau
Revêtement verrouillage Nickeled
Revêtement raccord à vis nickel plated
Matériau verrouillage Zinc moulé
Material screw connection Zinc moulé
Données mécaniques | Données de montage
Mode de fixation enfiché, Vissé, Protection contre les vibrations
Caractéristiques environnementales | Climatique
Température de service min. -25 °C
Température de service max. 85 °C
Additional condition temperature range depending on cable quality
Conformité, homologations, certificats
Produit standard DIN EN 61076-2-101 (M12)

Câble
Identification du câble 805
Homologation (câble) cURus (AWM-Style 20549/10493); CE conform
Poids de câble [G/m] 107,8 g
Matériau isolation des fils PP
Propriétés du matériau, isolation des fils sans CFC, halogène, cadmium, silicone et plomb
Dureté Shore isolation des fils 55 ±5 D

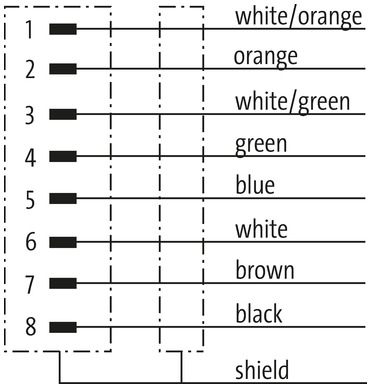

Couleur de fil/numérotation (no, br, bla, ble), (bla-or, or, bla-ve, ve)
Blindage oui
Blindage (type) Copper braid
Optical shield cover min. 85%
Matériel gaine PUR
Propriétés du matériau (gaine) sans CFC, halogène, cadmium, silicone et plomb, mat, faiblement adhésif, facilement usinable, résistent à l'abrasion, résistant à l'hydrolyse et aux microbes
Dureté Shore gaine 90 ±5 A
Ø extérieur (gaine) 8.1 mm ±5%
Couleur gaine noir
Résistance chimique Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std.
Résistance thermique retardateur de flamme selon UL 1581 section 1090, section 1100 (FT2), IEC 60332-1-2
Tension nominale 60 V AC
Tension d'essai 1000 V AC
Courant admissible selon DIN VDE 0298-4
Plage de températures (fixe) -40...+80 °C
Plage de températures (mobile) -30...+70 °C
Rayon de flexion (fixe) 5× Ø ext.
Rayon de flexion (en mouvement) 10× Ø ext.
Nombre cycles de flexion (chaînes porte-câbles) max. 2 Mio. (25 °C)
Vitesse de déplacement (chaîne porte-câbles) max. 3.3 m/s
Accélération (chaîne porte-câbles) max. 5 m/s²
Contrainte due à la torsion ±30°/m
Nombre de cycles de torsion max. 2 Mio. (25 °C)
Vitesse de torsion 35 cycles/min

ECLASS-6.0 27061801
ECLASS-6.1 27060307
ECLASS-7.0 27060307
ECLASS-8.0 27060307
ECLASS-9.0 27060307
ECLASS-10.1 27060307
ECLASS-11.1 27060307
ECLASS-12.0 27060307
ETIM-5.0 EC001855
GTIN 4048879837903
Numéro du tarif douanier 85444290
Unité de conditionnement 1
