MEF filtro emc trifase 2 livelli
I:50A U:3x500 VAC forma a libro
| Codice: | 10555 |
| Peso: | 3.7 kg |
| Paese di origine: | IT |
Disponibile immediatamente.
Descrizione
Corrente: 50 A
a 2 livelli
I filtri di rete antidisturbo trifase e a 1/2 livelli MEF 3/1-3/2 trovano impiego nell’intervallo 0,1...30 MHz per la soppressione di anomalie condotte sui cavi di alimentazione e di rete. Essi sono adatti per reti TN-C. Il miglior effetto filtrante si ottiene con cavi di collegamento corti (raccomandazione: attacco PE < 10 cm) con sezioni il più possibile grandi. I filtri di rete antidisturbo agiscono in modo bidirezionale (ovvero in entrambe le direzioni). Essi riducono i guasti simmetrici e asimmetrici, che spesso si verificano nei convertitori di frequenza e in alimentazioni elettriche cicliche.
a 2 livelli
I filtri di rete antidisturbo trifase e a 1/2 livelli MEF 3/1-3/2 trovano impiego nell’intervallo 0,1...30 MHz per la soppressione di anomalie condotte sui cavi di alimentazione e di rete. Essi sono adatti per reti TN-C. Il miglior effetto filtrante si ottiene con cavi di collegamento corti (raccomandazione: attacco PE < 10 cm) con sezioni il più possibile grandi. I filtri di rete antidisturbo agiscono in modo bidirezionale (ovvero in entrambe le direzioni). Essi riducono i guasti simmetrici e asimmetrici, che spesso si verificano nei convertitori di frequenza e in alimentazioni elettriche cicliche.
Dati tecnici
Dati tecnici | Dati elettrici
| Corrente di dispersione max | 15 mA @ 250 V AC, 50 Hz |
|---|
Dati elettrici | Alimentazione
| Tensione di esercizio CA max | 500 V |
|---|---|
| Frequenza di rete | 50 ... 60 Hz |
Dati elettrici | Ingresso
| Numero di fasi ingresso | 3 |
|---|
Dati elettrici | Uscita
| Corrente di sovraccarico | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× all'ora) |
|---|
Dati tecnici | Installazione
| Numero AWG monofilo min | 20 |
|---|---|
| Numero AWG monofilo max | 5 |
| Numero AWG filo multiplo/capillare min | 20 |
| Numero AWG filo multiplo/capillare max | 7 |
| Sezione di collegamento monofilo min | 0,5 mm² |
| Sezione di collegamento monofilo max | 16 mm² |
| Sezione di collegamento filo multiplo/capillare min | 0,5 mm² |
| Sezione di collegamento filo multiplo/capillare max | 10 mm² |
Protezione dei dispositivi | Elettrica
| Duration insulation test voltage | 2 s |
|---|---|
| Tensione di prova di isolamento L-L | 3,1 kV |
| Tensione di prova di isolamento L-N | 3,3 kV |

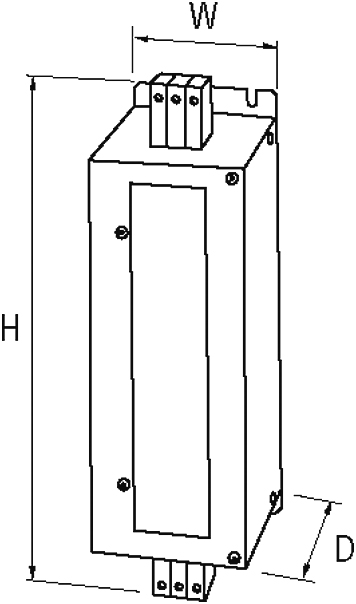

Dati meccanici | Dati di montaggio
| Tipo di fissaggio | Avvitato |
|---|---|
| Altezza | 295 mm |
| Larghezza | 70 mm |
| Profondità | 177 mm |
Caratteristiche ambientali | Climatiche
| Categoria climatica (EN IEC 60068-1) | 25/085/21 |
|---|
Dati di connessione
Tipo di collegamento 1
| Connessione | Morsetti a vite SK |
|---|---|
| Family construction form | morsetto |
| Gender | female |
| Colore portacontatti | grigio |
| N. di poli | 3 |
Tipo di collegamento 2
| Connessione | Morsetti a vite SK |
|---|---|
| Family construction form | morsetto |
| Gender | female |
| Colore portacontatti | grigio |
| N. di poli | 3 |
dati commerciali
| ECLASS-6.0 | 27130806 |
|---|---|
| ECLASS-6.1 | 27420201 |
| ECLASS-7.0 | 27420290 |
| ECLASS-8.0 | 27420290 |
| ECLASS-9.0 | 27420208 |
| ECLASS-10.1 | 27420208 |
| ECLASS-11.1 | 27420208 |
| ECLASS-12.0 | 27420208 |
| ETIM-5.0 | EC002498 |
| GTIN | 4048879029124 |
| Lotto minimo ordinabile | 1 |
| Numero di tariffa doganale | 85363030 |
