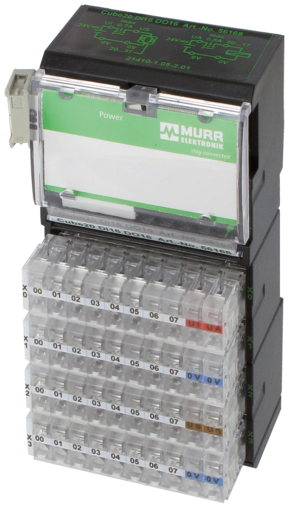

CUBE20 modulo DI16+DO16 56168
Il prodotto può differire dall'immagine

CUBE20 modulo DI16+DO16

16 ingressi digitali e 16 uscite digitali 0,5A
Codice: 56168
Peso: 0.15 kg
Paese di origine:  CZ
Disponibile immediatamente.
Find similar Product
Fai una domanda
 Consiglia prodotto
 Confronto prodotti
Prezzo di listino unitario:
Download nel Easy-Import-Export

Descrizione

Modulo di espansione
Ingressi digitali
Uscite digitali
DI16/DO16 - (E)
Certificate
Certificate

Dati elettrici | Alimentazione
Norm operating voltage EN 61131-2
Tensione di esercizio US CC 24 V
Tensione di esercizio UA CC 24 V
Corrente assorbita max 25 mA
Corrente cumulativa UA max 12 A
alimentazione del modulo via connessione di sistema
Dati elettrici | Ingresso
Type input PNP (EN 61131-2)
Filtro per tempo di ingresso 1 ms
Capacità di corrente max 0,7 A
Dati elettrici | Uscita
Resistente a sovraccarico si
Protetto da cortocircuito si
Corrente di uscita per ciascun pin max 0,5 A
Carico lampada 10 W
Diagnosi
Diagnostica Under voltage
Diagnostica tramite BUS per modulo e canale
Diagnostica tramite LED per modulo e canale (solo uscite)
Diagnosi di cortocircuito si
Indicatore LED Connessione Ethernet/traffico dati
Diagnosi di sovraccarico si
Dati tecnici | Installazione
Sezione di collegamento max 2,5 mm²
Protezione dei dispositivi | Elettrica
Galvanic separation output/output si
Galvanic separation (operating voltage) si
Galvanic separation input/input si
Grado di protezione (EN CEI 60529) IP20
Dati meccanici | Dati di montaggio
Tipo di fissaggio geschnappt
Suitable for mounting type (EN 60715), guida portante
Altezza 117 mm
Larghezza 56 mm
Profondità 47 mm
Caratteristiche ambientali | Climatiche
Temperatura di esercizio min 0 °C
Temperatura di esercizio max 55 °C
Temperatura di stoccaggio min -20 °C
Temperatura di stoccaggio max 85 °C

Connection types
Tipo di collegamento 1 X0
Tipo di collegamento 2 X1
Tipo di collegamento 3 X2
Tipo di collegamento 4 X3
Tipo di collegamento 1
Connessione Morsetti a molla FK
Family construction form morsetto
Gender female
Colore portacontatti Incolore
N. di poli 10
Tipo di collegamento 2
Connessione Morsetti a molla FK
Family construction form morsetto
Gender female
Colore portacontatti Incolore
N. di poli 10
Tipo di collegamento 3
Connessione Morsetti a molla FK
Family construction form morsetto
Gender female
Colore portacontatti Incolore
N. di poli 10
Tipo di collegamento 4
Connessione Morsetti a molla FK
Family construction form morsetto
Gender female
Colore portacontatti Incolore
N. di poli 10

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
GTIN 4048879049245
Lotto minimo ordinabile 1
Numero di tariffa doganale 85176200


Dati relativi all'articolo:
  • Download PDF del prodotto
  • Download Documento: Istruzioni d'installazione 56168_ina_6_10.pdf
  • Download Documento: Manuali 56035_hdb_x_16.zip
  • Download Documento: Manuali 56030_hdb_x_13.zip
  • Download Documento: Manuali 56975_hdb_x_13.zip
  • Download File di progettazione: DXF 56112_dxf_x_a.zip
  • Download File di progettazione: P8 56168_p8_2_50.zip
  • Download File di progettazione: STP 56112_stp_x_a.zip
  • Download Informazioni: Approvazioni e certificati (EU) 56168_951-04.16_ce_z_c.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Download Informazioni: Dichiarazione di conformità UKCA 56168_951-04.16_uk_z_a.pdf
  • Download Informazioni: MTTF Report 56168_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
  • Download Software: Driver del dispositivo Cube20_Beschriftung.xls
