MVP12-P6 DIO8 DIO8 8xM12A IOLA12 PL4 E0 59828
Il prodotto può differire dall'immagine

MVP12-P6 DIO8 DIO8 8xM12A IOLA12 PL4 E0

IO-Link Class A Hub + Ext. power port

Codice: 59828
Peso: 0.2 kg
Paese di origine:  DE
Disponibile immediatamente.
Find similar Product
Fai una domanda
 Consiglia prodotto
Confronto prodotti
Prezzo di listino unitario:
Download nel carrello dati Download nel Easy-Import-Export

Descrizione

Hub IO-Link in scatola in plastica da 50 mm
16 ingressi/uscite digitali configurabili
1 × M12 IO-Link Class A
1 × porta di alimentazione a 4 pin M12L 4 con isolamento galvanico
8 × M12 I/O
Campo parametri ampliato
Cavi di connessione sull'online shop nella sezione "Tecnica di connessione".
Certificate
Certificate
Certificate

Dati elettrici | Alimentazione
Tensione di esercizio CC 24 V
Tensione di esercizio UL1 CC 24 V
Tensione di esercizio UL1 CC min 18 V
Tensione di esercizio UL1 CC max 30 V
Tensione di esercizio UL2 CC 24 V
Tensione di esercizio UL2 CC min 18 V
Tensione di esercizio UL2 CC max 30 V
Corrente assorbita max 75 mA
Corrente cumulativa UL1 6 A
Corrente cumulativa UL2 6 A
Dati elettrici | Ingresso
Corrente di sensore per ciascun ingresso max 0,5 A
Type input Tipo 1, Tipo 3
Filtro per tempo di ingresso min 1 ms
Filtro per tempo di ingresso max 10 ms
Filtro per tempo di ingresso parametrizzabile si
Dati elettrici | Uscita
Corrente di uscita per ciascun pin max 12 × 2 A; 4 × 4 A
Comunicazione industriale | IO-Link
IO-Link lunghezza dati di processo uscita 2 Bytes
IO-Link lunghezza dati di processo ingresso 2 Bytes
IO-Link ID revisione V1.1.2
IO-Link compatibilità di revisione V1.1.3
IO-Link tipo Device
IO-Link tempo di ciclo min 1 ms
IO-Link transmission rate COM3 (230.4 kbit/s)
Port Class A
Diagnosi
Allarme attuatore si
Diagnostica tramite LED per modulo e canale
IO-Link eventi Nessuna tensione, Sottotensione alimentazione
Diagnosi di cortocircuito si
Indicatore LED Connessione Ethernet/traffico dati
Indicatore di stato LED verde
Diagnosi di sovraccarico si
Protezione dei dispositivi | Elettrica
Altitudine di installazione max. 3000 m
Grado di protezione (EN CEI 60529) IP68
Resistente a sovraccarico si
Protetto da cortocircuito si
Isolamento galvanico US/UL1/UL2 si

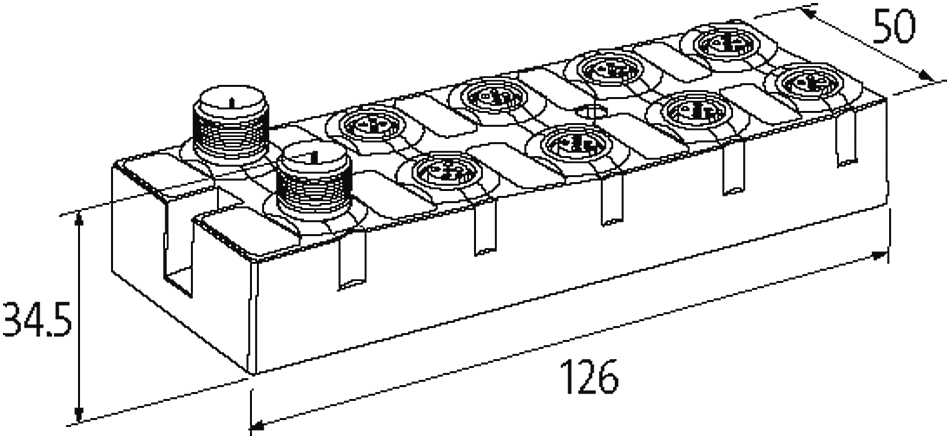

Dati meccanici | Dati di montaggio
Suitable for mounting type Fissaggio a vite con 2 fori
Altezza 126 mm
Larghezza 50 mm
Profondità 34,5 mm
Caratteristiche ambientali | Climatiche
Temperatura di esercizio min -25 °C
Temperatura di esercizio max 70 °C
Temperatura di stoccaggio min -40 °C
Temperatura di stoccaggio max 85 °C
Standard di prodotto EN 61131-2

Connection types
Tipo di collegamento 1 X0-X3
Tipo di collegamento 2 X0-X3
Tipo di collegamento 3 X4-X7
Tipo di collegamento 4 X4-X7
Tipo di collegamento 5 XD1
Connection type 6 XD1
Connection type 7 XZ1
Connection type 8 XZ1
Tipo di collegamento 1
Family construction form M12
Gender female
Colore portacontatti nero
Codifica A
N. di poli 5
PIN 1 24 V DC (UL 2)
PIN 2 DIO (UL 2)
PIN 3 0 V (UL 2)
PIN 4 DIO (UL 2)
PIN 5 PE
Tipo di collegamento 2
Family construction form M12
Gender female
Codifica A
N. di poli 5
PIN 1 24 V DC UL 2
PIN 2 DIO UL 2
PIN 3 0 V UL 2
PIN 4 DIO UL 2
PIN 5 PE
Tipo di collegamento 3
Family construction form M12
Gender female
Colore portacontatti nero
Codifica A
N. di poli 5
PIN 1 24 V DC (UL 1)
PIN 2 DIO (UL 1)
PIN 3 0 V
PIN 4 DIO (UL 1)
PIN 5 PE
Tipo di collegamento 4
Family construction form M12
Gender female
Codifica A
N. di poli 5
PIN 1 24 V DC UL 1
PIN 2 DIO UL 1
PIN 3 0 V UL 1
PIN 4 DIO UL 1
PIN 5 PE
Tipo di collegamento 5
Family construction form M12
Gender male
Colore portacontatti nero
Codifica L
N. di poli 5
PIN 1 24 V DC (UL 1)
PIN 2 0 V (UL 2)
PIN 3 0 V (UL 1)
PIN 4 24 V DC (UL 2)
PIN 5 n.c.
Connection type 6
Family construction form M12
Gender male
Codifica L
N. di poli 5
PIN 1 24 V DC UL 1
PIN 2 0 V UL 2
PIN 3 0 V UL 1
PIN 4 24 V DC UL 2
PIN 5 n.c.
Connection type 7
Family construction form M12
Gender male
Colore portacontatti nero
Codifica A
N. di poli 5
PIN 1 24 V DC US (L +)
PIN 2 n.c.
PIN 3 0 V US (L -)
PIN 4 C / Q / IO-Link
PIN 5 n.c.
Connection type 8
Family construction form M12
Gender male
Codifica A
N. di poli 5
PIN 1 24 V DC (US) (L +)
PIN 2 n.c.
PIN 3 0 V (US) (L -)
PIN 4 C / Q / IO-Link
PIN 5 n.c.

GTIN 4065909027943
Lotto minimo ordinabile 1
Numero di tariffa doganale 85389099


Dati relativi all'articolo:
  • PDF del prodotto
  • Approvazioni: UL Listed CA 59828_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Approvazioni: UL Listed US 59828_E201820-NRAQ_ul_z_a.pdf (A)
  • Certificati: IO-Link 59828_V1-1_iol_z_a.pdf (A)
  • Descrizione del dispositivo: IODD 59828_KF7_x_11.zip (11)
  • Documento: Dati di prodotto 59828_pd_en_11.pdf (11)

    English

    • English
    • Deutsch
  • Documento: Istruzioni d'installazione 59728_ina_10_14.pdf (14)
  • Documento: Istruzioni d'installazione 20559088_ina_x_10.zip (10)
  • Documento: Manuali 59728_hdb_x_12.zip (12)
  • File di progettazione: DXF 59728_dxf_x_a.zip (A)
  • File di progettazione: P8 59828_p8_2_10.zip (10)
  • File di progettazione: STP 59728_stp_x_a.zip (A)
  • Informazioni: Approvazioni e certificati (EU) 59828_14-04.24_ce_z_b.pdf (B)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 14-12-23_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 12-12-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
  • Informazioni: Dichiarazione di conformità UKCA 59828_14-04.24_uk_z_b.pdf (B)
  • Informazioni: MTTF Report 59828_SN29500(40°C)-Berechnung_mttf_p_d.pdf (D)
