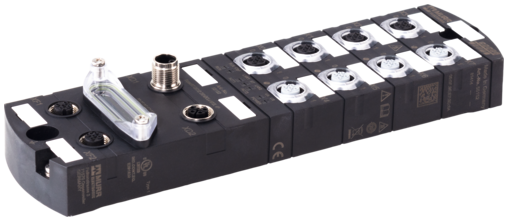

Impact67 DIO12 DIO4/IOL4 IRT M12L 5P

ProfiNet, modulo compatto
Codice: 55172
Peso: 0.486 kg
Paese di origine:  DE
Esaurito - Data di consegna su richiesta
 Confronto prodotti
Prezzo di listino unitario:

Descrizione

Ingressi/uscite digitali
DIO12 IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, D-code
M12 Power, 5 poli, L-code
M12, 5 poli, A-code
IO-Link Master V1.1.2
Cavi di connessione sull'online shop nella sezione "Tecnica di connessione".
Custodia pressofusa.
Certificates as JSON - filtered
Tecnologie bus
Tecnologie bus

Dati generali
Tipo di fissaggio Fissaggio a vite con 2 fori, compatibile con moduli I/O serie MVK
Range temperatura -25...+55 °C (temp. di stoccaggio -25...+70 °C)
Grado di protezione IP67
Dimensioni H×L×P 37×63×225 mm
Uscita
Carico lampada 10 W
Alimentazione attuatore UA 24 V DC (EN 61131-2), max. 9 A
Corrente per uscita max. 1.6 A (protetto da cortocircuito e sovraccarico)
Ingresso
Alimentazione sensore US 24 V DC (EN 61131-2), max. 200 mA (M12 femmina)/max. 1 A (IO-Link femmina), protetto da cortocircuito e sovraccarico
Tipo per sensori a 3 fili o interruttori meccanici, PNP, IO-Link Devices
IO-Link
Port Class Class B (senza separazione galvanica)
IO-Link 4× Master
Parametri di trasmissione 32 Byte (In) 32 Byte (Out) tramite porta IO-Link
Modalità di funzionamento COM1; COM2; COM3 (automatic)
Parametrizzazione
PIN 4 Input/Output (port X0...X7); IO-Link Master (port X4...X7)
PIN 2 Input/Output (port X0...X7); U-Actuator IO-Link Class B (port X4...X7)
Connessioni
Bus di campo Ethernet 10/100 Mbit/s; M12, D-code
Alimentazione sensore-sistema/attuatore M12 Power, 5 poli, L-code, 2× max. 16 A
Ingressi I/O M12, 5 poli, A-code
PROFINET
Specification V2.3, Conformance Class C (IRT)
Indirizzamento DCP
FSU (Fast-Start-Up) max. 500 ms
PROFINET Netload Class III
Shared Device si, per 2 controllori
Product article number of manufacturer 55172
Diagnostica
Stato comunicazione tramite LED
Diagnostica tramite LED per modulo e canale
Diagnostica tramite BUS per modulo e canale
Allarme attuatore su canale tramite LED e BUS
Monitoraggio - sottotensione si
Monitoraggio - nessuna tensione si
Rottura cavo per porta

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
EAN 4048879778671
Lotto minimo ordinabile 1
Numero di tariffa doganale 85389099


Dati relativi all'articolo:
  • Download Scheda tecnica
  • Download Approvazioni: UL Listed CA 55172_E201820-NRAQ7_ulc_z_a.pdf
  • Download Approvazioni: UL Listed US 55172_E201820-NRAQ_ul_z_a.pdf
  • Download Certificati: PROFIenergy 55172_Z40269-11.07.2022-v2.35-PROFIenergy_pbe_z_b.pdf
  • Download Certificati: ProfiNet  55172_Z12276-Z40280-11.07.2022-v2.33_pn_z_b.pdf
  • Download Descrizione del dispositivo: GSDML 55130_Impact67_KF0_x_16.zip
  • Download Documento: Dati di prodotto 55172_pd_x_13.zip
  • Download Documento: Istruzioni d'installazione 55172_ina_x_11.zip
  • Download Documento: Manuali 55170_hdb_x_14.zip
  • Download File di progettazione: DXF 55150_dxf_x_a.zip
  • Download File di progettazione: P8 55172_p8_2_11.zip
  • Download File di progettazione: STP 55170_stp_x_a.zip
  • Download Informazioni: Approvazioni e certificati (EU) 55172_23-09.19_ce_z_a.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 17-10.21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 07-11.20_(10) RoHS&REACh exception 6c&7a&7cI_DoC_z_a.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità UKCA 55172_23-09.19_uk_z_a.pdf
  • Download Software: Firmwareupdatetool 10500955_AutoUpdateX_TB3_x_31.zip
  • Download Software: IO-Link-Device-Tool 10501019_IO-Link-Device-Tool_TRB_x_48.zip
