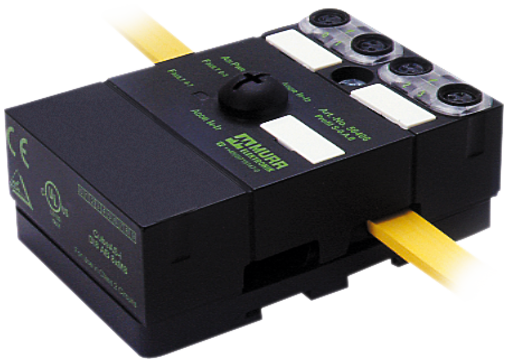

MASI67 modulo I/O

4 ingressi digitali

non disponibile

Ingressi digitali
DI4 - 0.2 A (AB) - 4× M8
Cavi di connessione sull'online shop nella sezione "Tecnica di connessione".
Custodia pressofusa.

Cavo sensore/attuatoreMostra tutto

Dati elettrici | Alimentazione

Tensione bus AS-Interface CC min	26,5 V
Tensione bus AS-Interface CC max	31,6 V
Corrente assorbita porta AS-i max	250 mA

Dati elettrici | Ingresso

Resistente a sovraccarico	si
Protetto da cortocircuito	si
Type input	PNP, for 3-wire sensors or mechanical switches
Capacità di corrente max	0,2 A

Comunicazione industriale | Dati bus

Tipo di impostazione dell’indirizzo	Master, Presa di indirizzamento
Intervallo di indirizzi slave	(0), 1 A...31 A, 1 B…31 B

Comunicazione industriale | AS-Interface

Profilo (IO.ID.ID2)	S-0.A.0

Diagnosi

Diagnostica	Nessuna tensione
Diagnostica tramite LED	per modulo
Indicatore LED	Connessione Ethernet/traffico dati

Protezione dei dispositivi | Elettrica

Grado di protezione (EN CEI 60529)	IP67

Dati meccanici | Dati di montaggio

Caratteristiche ambientali | Climatiche

Temperatura di esercizio min	-20 °C
Temperatura di esercizio max	60 °C
Temperatura di stoccaggio min	-20 °C
Temperatura di stoccaggio max	70 °C

Connection types

Tipo di collegamento 1	A-D
Tipo di collegamento 2	E-H

Tipo di collegamento 1

Tipo di collegamento 2

Dati relativi all'articolo:

PDF del prodotto
Certificati: ASI 56405_52601_asi_z_c.pdf (C)
Documento: Istruzioni d'installazione 56405_ina_6_13.pdf (13)
Documento: Manuali 56411_hdb_x_15.zip (15)
File di progettazione: DXF 56405_dxf_x_a.zip (A)
File di progettazione: P8 56405_p8_2_50.zip (50)
File di progettazione: STP 56405_stp_x_a.zip (A)
Informazioni: Approvazioni e certificati (EU) 56405_01-01.19_ce_z_c.pdf (C)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
Informazioni: Dichiarazione di conformità UKCA 56405_01-01.19_uk_z_a.pdf (A)
Informazioni: MTTF Report 56405_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf (B)
