MVK CAN DIO8 DI8

CANopen, 8 ingressi/uscite digitali 1,6A, 8 ingressi digitali/diag.
Codice: 55305
Prodotto alternativo:    55306
Peso: 0.822 kg
Paese di origine:  DE
Disponibile immediatamente.
 Confronto prodotti
Prezzo di listino unitario:
Download nel Easy-Import-Export

Descrizione

Ingressi/uscite digitali
DIO8 DI8
CAN 1 Mbit/s; M12, A-code
7/8", 5 poli, 2× max. 9 A
M12, 5 poli, A-code
Cavi di connessione sull'online shop nella sezione "Tecnica di connessione".
Custodia pressofusa.
Certificate
Certificate
Tecnologie bus

Ingresso
Alimentazione sensore US 24 V DC (EN 61131-2), max. 200 mA (M12 femmina), protetto da cortocircuito e sovraccarico
Tipo per sensori a 3 fili o interruttori meccanici, PNP
Uscita
Carico lampada 10 W
Alimentazione attuatore UA 24 V DC (EN 61131-2), max. 9 A
Corrente per uscita max. 1.6 A (protetto da cortocircuito e sovraccarico)
Dati generali
Tipo di fissaggio Fissaggio a vite con 2 fori
Range temperatura 0...+55 °C (temp. di stoccaggio -20...+70 °C)
Grado di protezione IP67

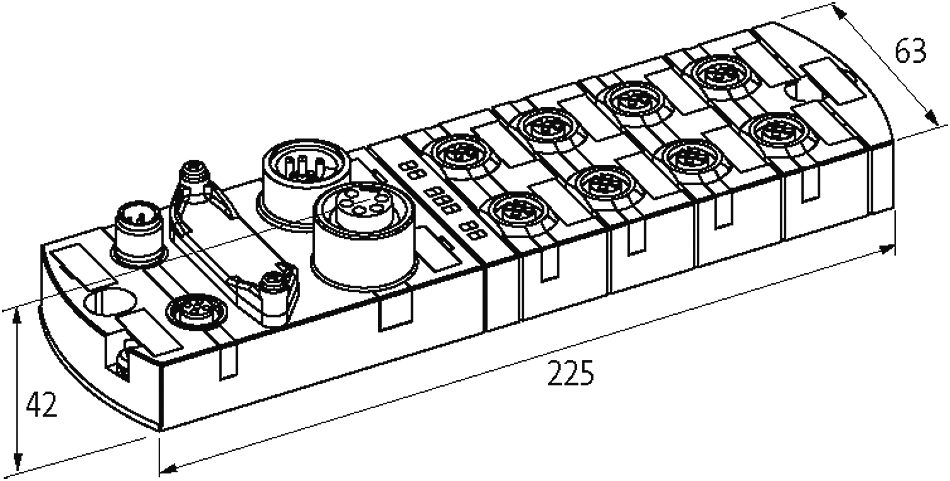

Dimensioni H×L×P 42×63×225 mm
Alimentazione modulo
Tensione d'esercizio 24 V DC (EN 61131-2)
Diagnostica
Stato comunicazione tramite LED
Diagnostica tramite BUS per modulo e canale
Diagnostica tramite LED per modulo e canale
Allarme attuatore su canale tramite LED e BUS
Monitoraggio - sottotensione si
Monitoraggio - nessuna tensione si
Cortocircuito e sovraccarico si
Rottura cavo per porta
CANopen
Indirizzamento Rotary switch 1...99
Connessioni
Bus di campo CAN 1 Mbit/s; M12, A-code
Alimentazione sensore-sistema/attuatore 7/8", 5 poli, 2× max. 9 A
Ingressi I/O M12, 5 poli, A-code
Parametrizzazione
PIN 4 Input/Output
PIN 2 Input/Diagnostic

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
EAN 4048879051507
Lotto minimo ordinabile 1
Numero di tariffa doganale 85176200


Dati relativi all'articolo:
  • Download PDF del prodotto
  • Download Approvazioni: UL Listed CA 55305_E201820_NRAQ7_ulc_z_a.pdf
  • Download Approvazioni: UL Listed US 55305_E201820-NRAQ_ul_z_b.pdf
  • Download Certificati: CANopen  55305_0000004f-cia200401-301v402-20-0027-Feb04_can_z_b.pdf
  • Download Descrizione del dispositivo: EDS 55305_MVK-C_KF1_x_11.zip
  • Download Documento: Istruzioni d'installazione 55304_ina_6_22.pdf
  • Download Documento: Manuali 55388_hdb_x_12.zip
  • Download File di progettazione: DXF 55294_dxf_x_a.zip
  • Download File di progettazione: P8 55305_p8_2_50.zip
  • Download File di progettazione: P8 55304_p8_2_50.zip
  • Download File di progettazione: STP 55294_stp_x_a.zip
  • Download Informazioni: Approvazioni e certificati (EU) 55305_917-04.16_ce_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Informazioni: MTTF Report 55305_SN29500(40°C)-Berechnung_mttf_p_a.pdf
