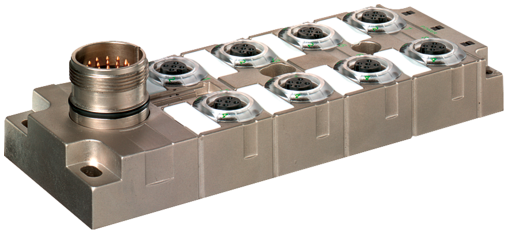

MVP metallico 8xM12 5 poli M23 19 poli

uscita connettore frontale

Esaurito - Data di consegna su richiesta

8 vie, 5 poli, diagnostica
Connettore M23
19 poli occupati

Tensione d'esercizio	24 V DC (EN 61131-2)
Corrente d'esercizio (contatto 3)	max. 0.5 A (disinserzione 0.7...0.9 A)
Corrente assorbita	max. 35 mA
Indicatore LED	LED (verde): P1 e P2; LED (rosso): ERRORE diagnostica
Bloccaggio connettore	Filettatura (M12×1 mm)
Grado di protezione	IP65, IP67, IP68 a connettore inserito e bloccato (EN 60529)
Custodia	Pressofuso di zinco, nichelato opaco
Uscita di diagnostica	attivo high, max. carico 25 mA, M23 - PIN 18
Alimentazione richiesta con equipaggiamento completo	min. 10 A
Espandibilità all'accensione	max. 1470 µF
Indicatore LED per ingresso	LED (giallo): contatto 4 e 2; 2× LED (rosso): disturbo
Dispositivo di protezione	Cortocircuito, sovraccarico (a commutazione PNP)
Corrente totale	max. 10 A

Dati generali

Range temperatura	-20...+60 °C
Dimensioni H×L×P	145×55×21 mm

Disposizione contatti

PIN 1	(+)
PIN 2	Port 1...7: (NO)/(S2); Port 8: diagnostica
PIN 3	(-)
PIN 4	(NO)/(S1)
PIN 5	(Terra)
	LED (verde): Power / LED (giallo): (S1/S2) / LED (rosso): Errore

Descrizione

Descrizione funzioni	Tutte le uscite M12 sono monitorate per quanto riguarda la corrente totale 0 V (contatto 3), e vengono disattivate in caso di sovraccarico o corto circuito (auto-reset). In caso di errore, il segnale di diagnostica “active high” al PLC (M23 PIN 18) scend

Product article number of manufacturer	27538

Dati relativi all'articolo:

Download Scheda tecnica
Download Documento: Istruzioni d'installazione 27538_ina_2_11.pdf
Download Informazioni: Approvazioni e certificati (EU) 27538_03-09.16_ce_z_a.pdf
Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
Download Informazioni: MTTF Report 27538_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
