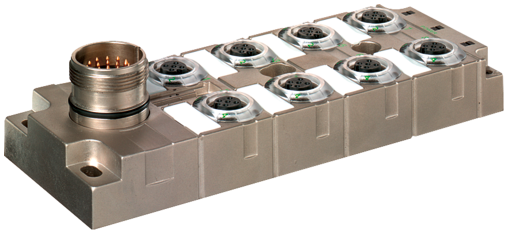

MVP metallico 8xM12 5 poli M23 19 poli

uscita connettore frontale
Codice: 27539
Peso: 0.45 kg
Paese di origine:  CZ
Disponibile immediatamente.
 Confronto prodotti
Prezzo di listino unitario:

Descrizione


8 vie, 5 poli, diagnostica
Connettore M23
19 poli occupati
Corrente d'esercizio: 2 A per M12 (femmina)
Certificate

Dati tecnici
Tensione d'esercizio 24 V DC (EN 61131-2)
Corrente d'esercizio (contatto 3) max. 2 A (disinserzione 2.3...2.7 A)
Corrente assorbita max. 35 mA
Bloccaggio connettore Filettatura (M12×1 mm)
Grado di protezione IP65, IP67, IP68 a connettore inserito e bloccato (EN 60529)
Custodia Pressofuso di zinco, nichelato opaco
Uscita di diagnostica attivo high, max. carico 25 mA, M23 - PIN 18
Alimentazione richiesta con equipaggiamento completo min. 20 A
Espandibilità all'accensione max. 1470 µF
Dispositivo di protezione Cortocircuito, sovraccarico (a commutazione PNP)
Corrente totale max. 10 A
Dati generali
Range temperatura -20...+60 °C
Dimensioni H×L×P 145×55×21 mm
Disposizione contatti
PIN 1 (+)
PIN 2 Port 1...7: (NO)/(S2); Port 8: diagnostica
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Terra)
LED (verde): Power / LED (giallo): (S1/S2) / LED (rosso): Errore
Descrizione
Descrizione funzioni Tutte le uscite M12 sono monitorate per quanto riguarda la corrente totale 0 V (contatto 3), e vengono disattivate in caso di sovraccarico o corto circuito (auto-reset). In caso di errore, il segnale di diagnostica “active high” al PLC (M23 PIN 18) scend
Product article number of manufacturer 27539

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440111
ECLASS-11.1 27440111
ECLASS-12.0 27440111
ETIM-5.0 EC002585
EAN 4048879063531
Lotto minimo ordinabile 1
Numero di tariffa doganale 85369010


Dati relativi all'articolo:
  • Download Scheda tecnica
  • Download Documento: Istruzioni d'installazione 27539_ina_2_12.pdf
  • Download Informazioni: Approvazioni e certificati (EU) 27539_10-04.19_ce_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Download Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Informazioni: MTTF Report 27539_SN29500(40°C)-Berechnung_mttf_p_a.pdf
